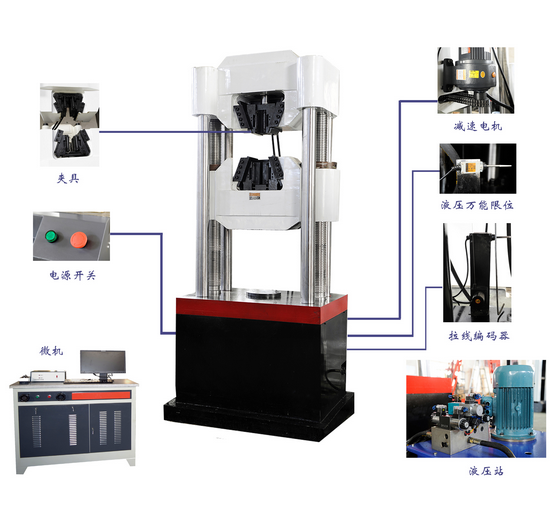

WAW-1000D微机控制电液伺服万能试验机

一、产品简介

主机采用油缸下置式主机，间隙密封油缸、两立柱、两丝杠框架结构（俗称四立柱）。上试验空间用于拉伸试验，下试验空间可用于试样的压缩、弯曲和剪切试验（需增加相应辅具）。下横梁升降采用摆线轮减速机、链轮、链条、丝杠副传动，实现拉伸、压缩空间的调整。主油缸采用珩磨油缸，油压传感器测力（精密级需加负荷传感器测力，属于特殊配置）。自动液压夹紧系统，装夹试样方便，稳定性好。配置相关附具可完成钢筋，金属试样、钢铰线（主机需要改动），电缆，紧固件，混凝土等样品的试验。

 二、产品属性

产品类型 静态液压试验系统

所用标准 GB：T228  ISO：15630-1,6892  ASTM：A370,C39,C469,E8 其他：EN 10002-1

所属材料 金属,沥青/岩土/混凝土,紧固件,部件

所属行业 冶金行业,质量检测中心,大专院校,工业用品,汽车/铁路/船舶制造,航空制造业

测试类型 拉伸,压缩,弯曲,剪切

三、功能特点

■ 主机丝杠配有调隙机构使移动横梁具有合理的工作位置和受力状态。

■ 按试样的要求定做试验空间并配置相关附具可完成钢筋，钢铰线，电缆，紧固件，混凝土等样品的试验

■ 液压夹紧装置可自主调整夹持速度（可根据客户要求配置点动式夹持装置）

■ 可根据要求选择负荷传感器或油压传感器，有效提高试验量程范围和力值准确性。

■ 油缸下置式结构可降低主机高度，降低试验重心，减少破断冲击力对机器的损伤。

■ 配备光电编码器后可准确测量横梁移动距离。

■ 一体式油源设计使整机结构更加紧凑合理，减少占地面积。

■ 可提供手动和自动双控系统，自主选择操作方式。

■ 基于集成技术的内置式控制卡，减少连线，提高试验实时控制和实时采集功能，提高产品稳定性。

四、技术参数
