WAW-300F微机控制电液伺服万能试验机

一、产品简介

WAW-300F微机控制液压万能试验机采用手动和电液伺服控制模式技术，超低噪音，计算机控制；计算机数据采集处理，可实现闭环控制及自动检测的高精度材料试验设备。油缸下置式主机（间隙密封油缸），主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228-2010《室温材料 金属拉伸试验方法》的要求。

二、主机

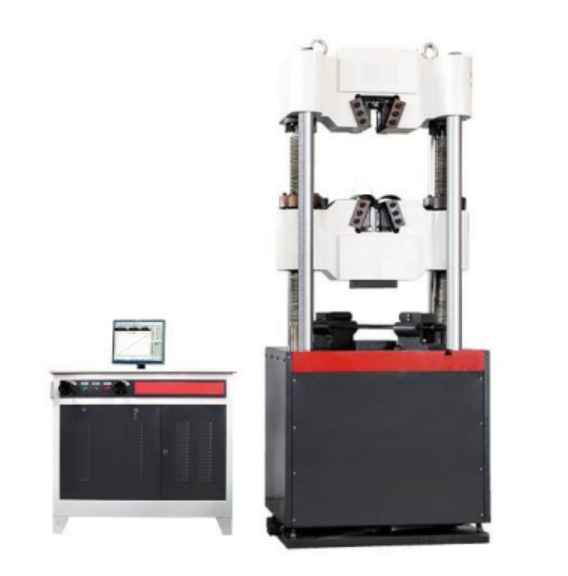

2.1主机采用油缸下置式四立柱双丝杠主机，间隙密封油缸（间隙靠油膜来密封，长期工作不会出现变形、磨损、泄漏现象），拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机上方下横梁和工作台之间。

2.2传动系统

丝杠不转动，下横梁升降由电机经减速器、链传动机构、丝杠副传动，实现拉伸、压缩空间的调整，保证了丝杠的垂直精度。

2.3控制系统

全数字控制系统，实现了试验力、试样变形、活塞位移和试验进程的闭环控制,具有等速应力、等速应变、等速试验力、等速位移、试验力保持、位移保持等控制功能以及试验力，峰值、试样变形、活塞位移、试验曲线的屏幕显示功能，全鼠标输入操作和控制模式智能设置专家系统，实现了控制模式的任意设置和各种控制方式之间的平滑切换，使系统具有很大的灵活性。

可以按GB228-2010《室温材料 金属拉伸试验方法》的要求完成试验的数据处理。试验过程能够模拟再现和试验数据的再分析。

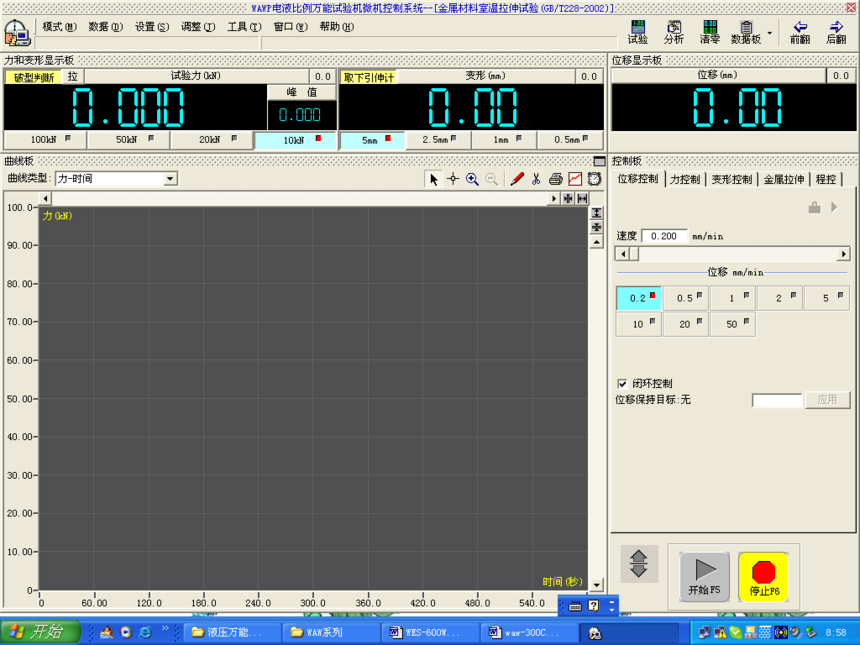

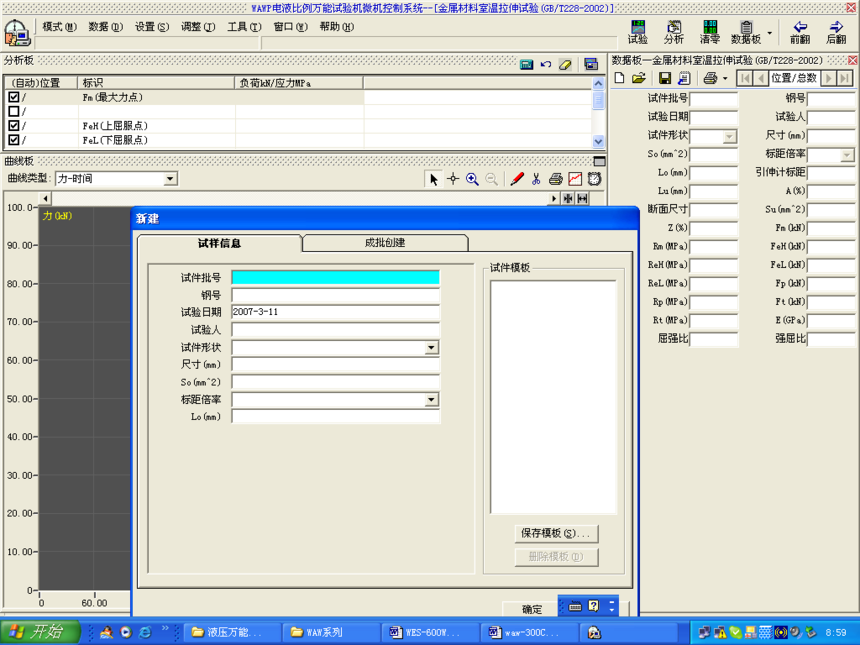

基于Windowsxp操作系统的试验软件，全数字程控放大器保证调零、传感器标定全部由计算机自动进行，具有多种图形显示窗口和单位换算功能。

试验数据以数据库化管理，可以进行网络数据库通讯和管理。

2.4安全保护装置

当试验力超过每档最大试验力的2%-5%时，过载保护，系统卸荷。

当活塞升起达到上极限位置时，行程保护，油泵电机停机。

2.5附具

全套附具包括：拉伸附具，压缩附具，弯曲附具（只配一个压头）。

2.6其他

安装调试工具，密封件，使用说明书，合格证，装箱单等见随机技术文件。

三、技术参数

1、最大试验力： 300 kN；

2、试验力测量范围：6-300 kN；

3、试验力示值精度： ±1%；

4、活塞行程：不小于200 mm；

5、活塞最大移动速度：100 mm/min；

6、位移测量分辨力：0.001 mm；

7、位移测量示值精度：±1%；

8、变形测量：标准配置标距50mm，最大变形量25mm引伸计一只（符合GB/T12160的要求1级精确度），按1，2，5，10分四档衰减，自每档满量程的20%起为示值的±1%FS；

9、恒力、恒变形、恒位移控制范围:   2%~100%FS

10、恒力、恒变形、恒位移控制精度:

设定值<10%FS时,设定值的±1.0%以内

设定值≥10%FS时,设定值的±0.5%以内

11、变形速率控制精度:  速率<0.05%FS时为±2.0%设定值内

                                     速率≥0.05%FS时为±0.5%设定值内

12、最大拉伸试验空间：不小于 500 mm

13、最大压缩空间： 不小于500 mm

14、扁试样夹持厚度： 0-15 mm

15、夹持宽度：75mm

16、圆试样夹持直径：φ10-φ32 mm（10-20、20-32）

17、压盘尺寸：120 mm

18、夹紧方式：液压夹紧

19、传感器：油压传感器

20、尺寸：800*600*1990mm(不含200mm活塞行程)重量：1700Kg

21、电压：380V（主机）,220V；功率：3KW

四、系统配置
