WAW-300C微机控制电液伺服万能试验机

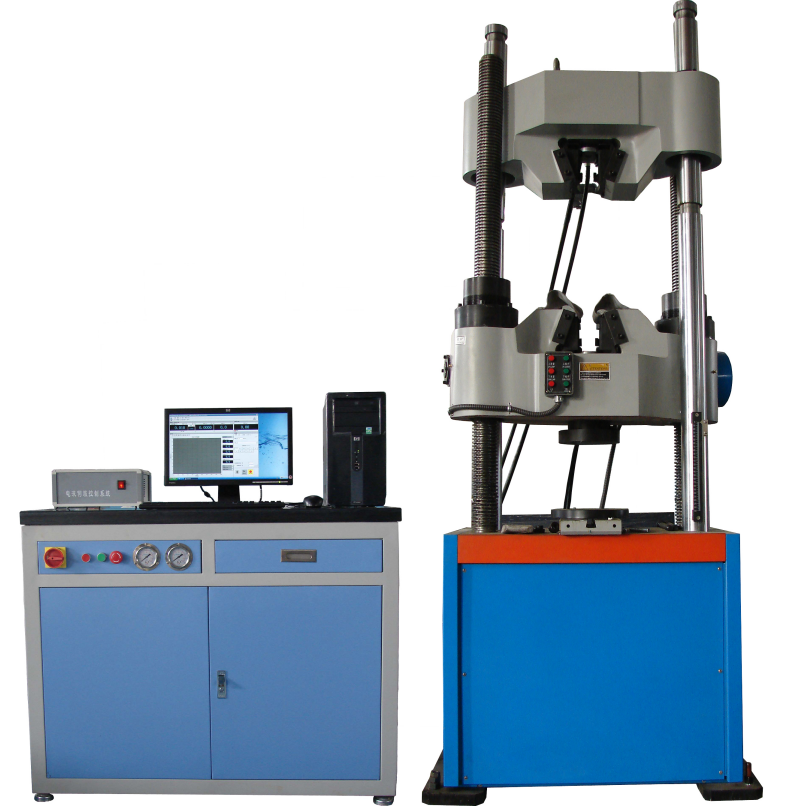

此图仅供参考，请以实物为准

一、设备名称：微机控制电液伺服万能试验机

二、设备型号：WAW-300C（蜗轮蜗杆传动）

三、设备用途：

该试验机广泛适用于金属材料的拉伸、压缩、弯曲和剪切试验，也可用于水泥、混凝土等非金属材料的抗压和抗折试验。增加专用辅具后，可进行紧固件、钢丝绳、构件的力学性能试验，是航空航天部门、工程质量检测、大专院校、工矿企业、科研单位理想的高品质检测设备。试验操作和数据处理符合GB/T228-2002《金属材料室温拉伸试验方法》，执行GB、ISO等多种试验标准。

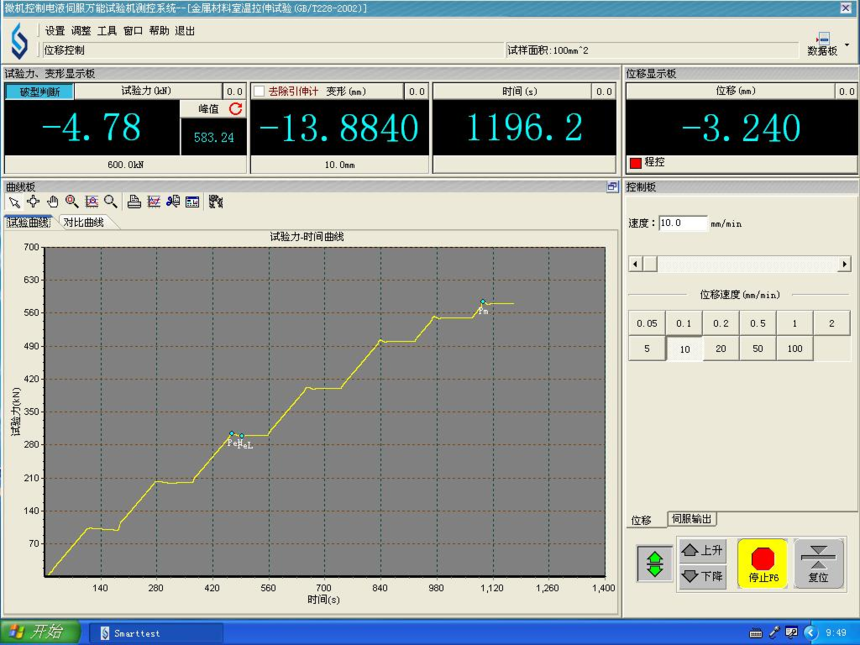

产品引进日本岛津先进技术（蜗轮蜗杆传动），与链条传动相比，传动系统与定位系统彻底分离，加载系统几何中心与受力中心完全一致，保证了上下钳口的同轴度和主机的耐久性。产品配置的AD800全数字多通道闭环测控系统，吸取德国DOLI控制器的先进功能特点，并整合诸多国际技术专业开发的新一代试验机测控系统, 控制软件能实现自动求取抗拉强度、屈服强度、弹性模量、断后延伸率、非比例延伸强度RP0.2、等常规数据，采用恒力，恒位移，恒变形等多种控制方式，试验过程中可实时显示力-位移，力-时间，力-变形等多种试验曲线，并能自动平滑切换，观察比较。计算机控制系统对试验过程的控制和数据处理完全符合相应金属材料与非金属材料国家标准的要求。

四、主要技术指标：

1、最大试验力：300kN

2、试验力测量范围：6kN-300kN

3、试验力示值精度： ±1%

4、位移测量分辨力：0.01mm

5、变形测量：标准配置标距50mm，最大变形量10mm

6、变形测量精度: ±0.5%

7、恒力、恒变形、恒位移控制范围:   0.4%～100%FS

8、恒力、恒变形、恒位移控制精度:

            设定值<10%FS时,设定值的±1.0%以内

            设定值≥10%FS时,设定值的±0.5%以内

9、变形速率控制精度:

           速率<0.05%FS时为±2.0%设定值内

           速率≥0.05%FS时为±0.5%设定值内

10、活塞最大移动速度：100mm/min

11、最大拉伸试验空间：700mm

12、最大压缩空间：700mm

13、扁试样夹持厚度：0-15mm

14、圆试样夹持直径：φ6-φ26mm

15、压盘尺寸：φ180mm

16、弯曲试验支滚间距： 450 mm

17、支点直径： 30mm

18、活塞行程：250mm

19、夹紧方式：液压夹紧

20、主机尺寸：900×750×2300mm

21、整机重量:2200 kg

五、性能特点

（一）机械工艺结构：

本机主机部分采用油缸下置式，蜗轮蜗杆传动和液压夹紧，拉伸空间位于主机的上方，压缩、弯曲、剪切试验空间位于主机中横梁和工作台之间；油源部分采用琴台式液压油源。

1.工作台和横梁采用铸钢材料，光杠和丝杠采用高性能合金结构钢精密制做，光杠表面镀铬抛光，美观、防锈；

2.上下夹头中心线与试验机拉力轴线同轴度为5%（大大优于国标小于12%要求）；

3.油缸采用特殊工艺，珩磨加工，间隙密封，密封性极强，使用寿命长；

4.进口ATOS电液伺服阀，进口高压油泵，噪音低，运行平稳；

5.油源使用钢板成型，表面喷塑处理，大理石台面可放置电脑和打印机，干净整洁，节省空间。

（二）控制及测量系统：

本机控制及测量系统吸收了目前试验机控制的各类先进经验，采用全数字电液伺服闭环控制及测量系统，实现了等速应力、等速应变、等速试验力、等速位移、试验力保持、位移保持等控制功能。本系统具有多层保护功能，可实现对试验机的过载、过流、过压、欠压、过速、限位等多种安全保护。

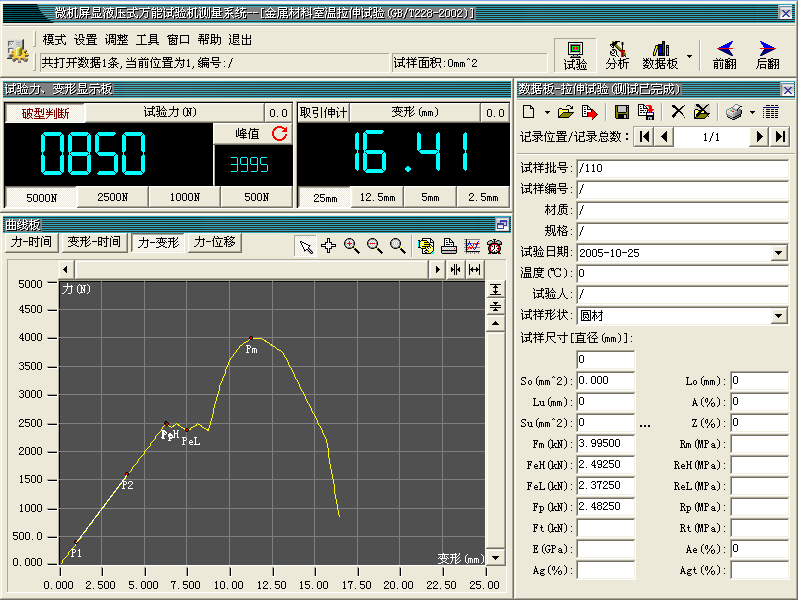

    本系统配有专用测控软件，对试验数据进行统计与处理，可自动求取上、下屈服点、抗拉强度、断裂强度、弹性模量、各点延伸率、σ0.2等数据。试验过程中电脑实时显示力、位移、应变等参数，以及试验曲线的动态显示，并可根据不同需要在力-时间、力-位移、位移-时间等多种曲线模式进行切换，亦可输出各种试验曲线及报告：

1.分级管理用户权限，用户登陆后，根据其权限开放相应的操作功能模块；

2.采用先进的多线程技术采集数据，速率快，稳定性强，并能自动对传感器数据进行各种抗扰处理，避免了偶然采集失败带来的控制失效等缺陷；

3.具有功能强大的报表编辑功能，用户可以按照自己的要求编制试验报告，输出各种需要的结果，数据亦可用Word等格式保存，便于编辑；

4.采用数据库管理方式，自动保存所有试验数据和曲线，并设有曲线放大、比较和遍阅功能，为实验室联网提供了一个优质的基础。

六、主要配置：

1.主机：300kN油缸下置式             一台

2.电液伺服油源：琴台式                 一台

3.电液伺服阀：进口ATOS               一个

4.高压油泵：进口                           一个

5.油压传感器：                              一只

6.手控盒：                                    一个

7.引伸计：北钢院，标距50mm，变形量10mm           一支

8.专用数据采集卡：    一个

9.专用测控软件：  一套

10.商用品牌电脑： 联想，全国联保       一台

11.品牌打印机： 惠普彩色喷墨A4         一台

12.附具：                                             一套

1)拉伸夹具：圆钳口Φ6-Φ13、Φ13-Φ26mm           各一副

                    平钳口0-15mm                                   一副

2)压缩夹具：Φ180mm                                            一套

3)弯曲夹具：                                                           一套

13.地脚螺栓：                                                         四个

七、产品售后服务

1. 产品发货前用户需要预浇好混凝土基础（我公司会预先提供基础图）； 产品到用户现场后，用户负责产品的接收、就位、安装，并准备好电源。然后通知我公司客户服务部派人员调试。

2. 派专业人员到现场对产品进行免费调试，并对操作人员进行培训。

3. 根据技术协议规定验收合格后进入免费保修期，产品免费保修服务期限为一年。

4. 终身维护服务，仅收取材料费、人工费、差旅费、成本费。

5. 对于用户的咨询和投诉，立刻给予回复响应；当天提供问题解决方案；需要时24～72小时内安排去用户现场解决问题。
