SGW-40E钢筋弯曲试验机

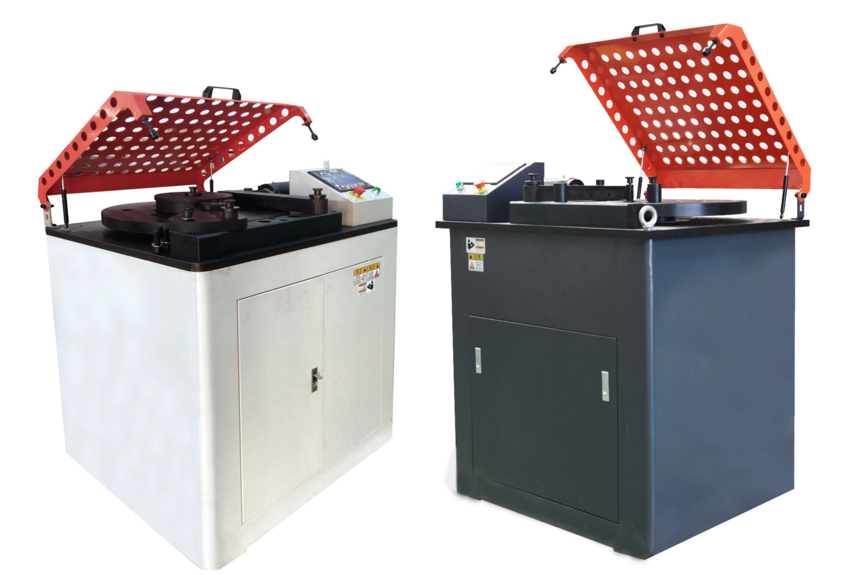

（实物图片）

一、产品简介

SGW-40E型“钢筋弯曲试验机”采用触摸屏和PLC控制显示系统和专用高精度交流伺服电机传动机构，高效、无噪音、弯曲角度更加准确、使用寿命更长，安全性能更加稳定；

该机是对钢筋进行平面正,反向弯曲试验的专用设备。该设备主要技术参数和指标符合YB/T5126-2003《钢筋混凝土钢筋弯曲和反向弯曲试验方法》、增加相应的弯心可以满足GB 1499.2-2018的要求。 为钢厂和建筑单位检验螺纹钢筋反弯性能不可少的试验设备，同时适用于建筑行业现场钢筋弯曲，达到试验与施工一机两用。质量优良并具有结构紧凑体积小，操作简单易掌握，弯曲角度数字PLC控制和显示，运行平稳噪音低，使用可靠寿命长，设计合理维修方便润滑简单等特点。 特点是限位和易损件的设计更加合理，易损件容易更换，因此使用寿命长。

二、适用标准

GB/T 232-2010 《金属材料弯曲试验方法》

YB/T 5126-2017《钢筋混凝土钢筋弯曲和反向弯曲试验方法》

GB/T 1499.2-2018《钢筋混凝土用钢第2部分:热轧带肋钢筋》

GB/T 28900-2012 钢筋混凝土用钢材试验方法

三、机械原理

1、 主机结构：

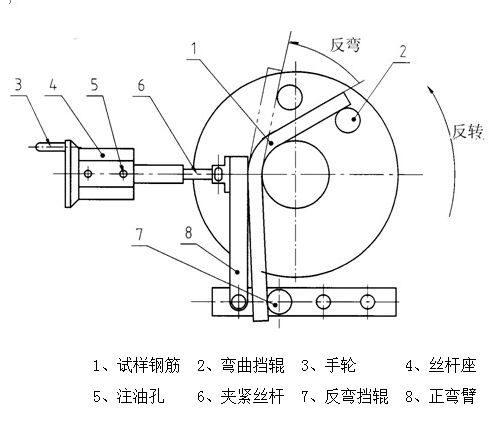

本机主要由传动部分、机架、工作台、螺旋调整装置和限位机构组成。

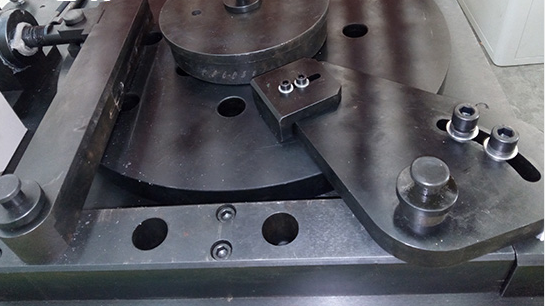

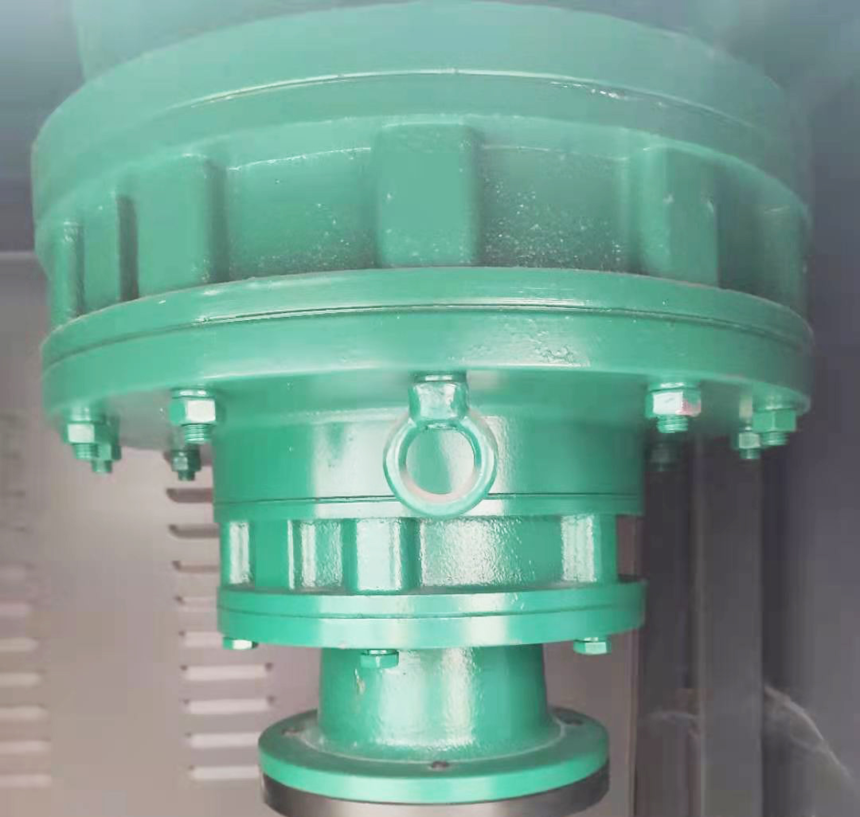

传动部分将制动电机的动力经双级摆线针轮减速机传至工作盘。机架是由方钢和钢板焊接而成并带有侧门的箱体，它支撑着试验机各组成部件。工作台即机器的上平板，其上装有螺旋调整装置和限位机构，另外还装有防护罩等。

2、 电气控制部分：

SGW-40E型试验机弯曲角度：采用高精度交流伺服电机里面的光电编码器信号，由PLC控制系统进行角度计算、显示和控制，不需要像以前的弯曲机累计显示。控制精度高，持续、稳定，当试验机弯曲角度达到所设置角度时，经PLC控制，使电动机断电终止试验。

四、电气工作原理

1、电气工作原理：本试验机的电气控制原理（如附图1所示）是采用数字集成电路，试验机的弯曲角度由电机高速轴上取得的光电脉冲整形分频后，进行角度计数并不断累计显示，当试验机工作盘转至所设定的角度时，经电路控制，使电机断电停止转动。

(图1) 数字集成电路原理示意图

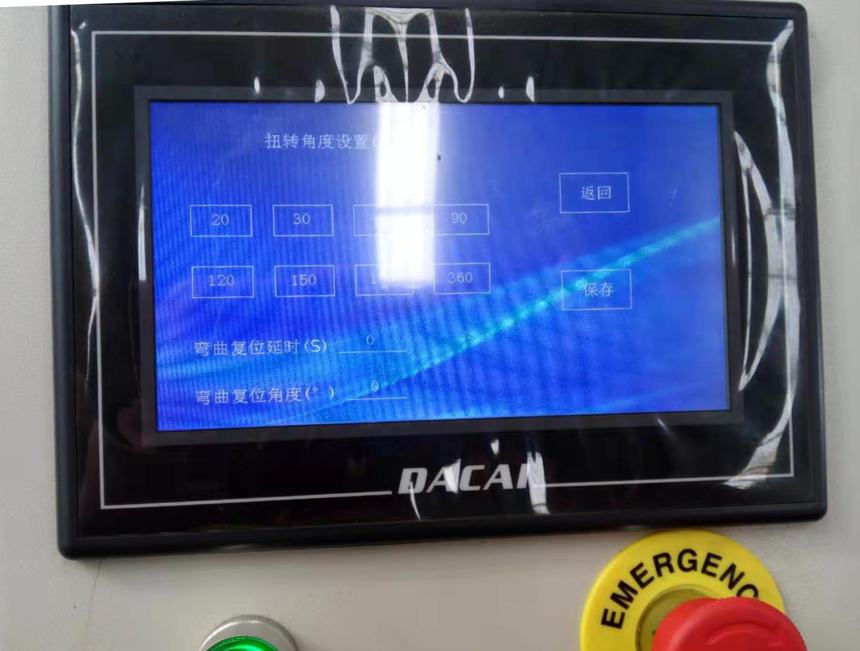

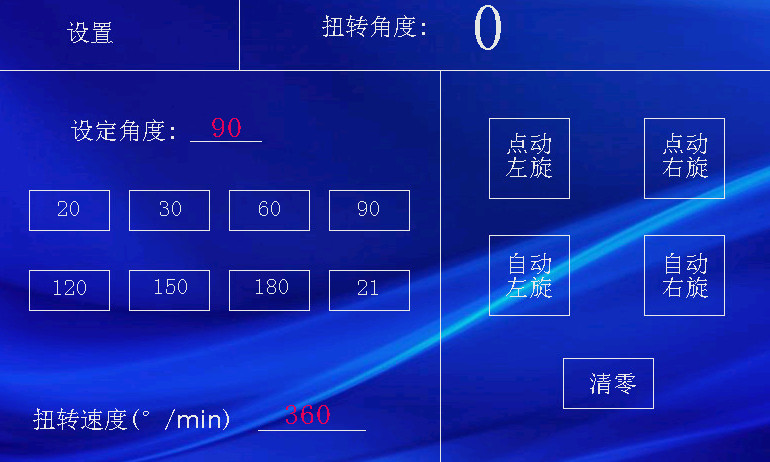

2、触摸屏设置：触摸屏面板上（如图）设置有点动左旋、点动右旋、自动左旋、自动右旋按钮，还有角度设定，速度设定，并有弯曲角度显示。触摸屏下方设有急停按键、电源开关。

操作界面

二、主要技术指标:

五、主要配置清单

1. 设计定制主机试验台：一套

2. 摆线针轮减速机：一台

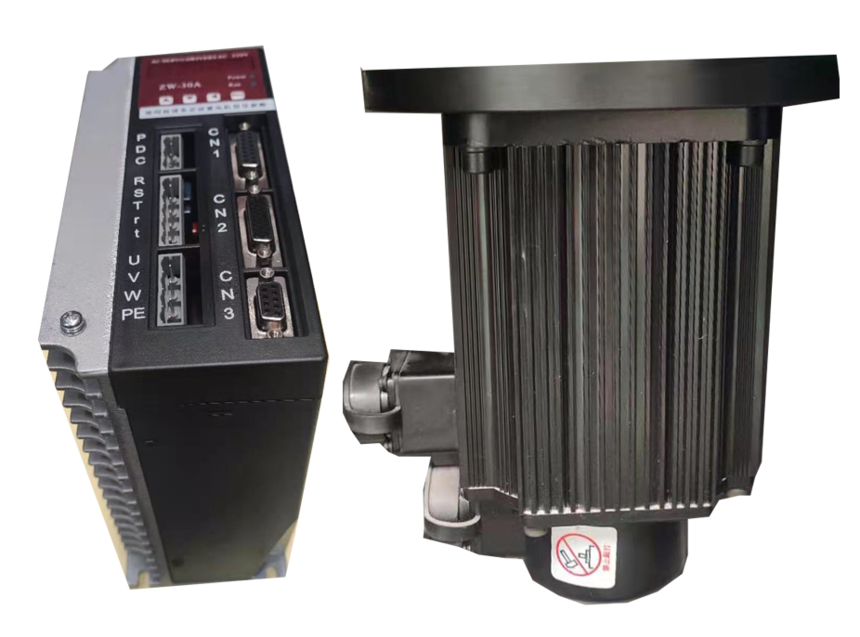

3. 定制伺服电机及驱动器：一套

4. 自主研发触摸屏控制系统：一套

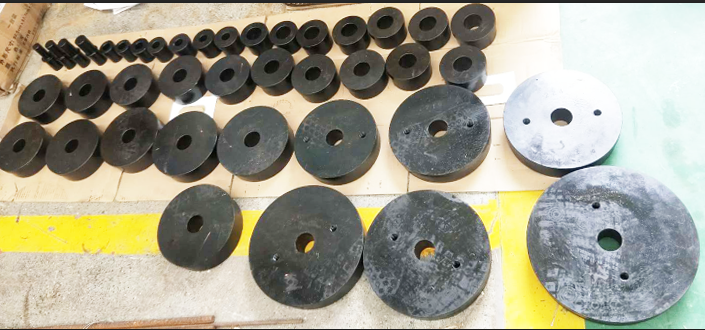

5. 6-40正弯弯心（可做钢筋牌号HRB400、HRB500）：一套（45个）

附带45套弯心：φ24、φ30、φ32、φ36、φ40、φ42、φ48、φ50、φ56、φ60、φ64、φ70、φ72、φ80、φ84、φ88、φ90、φ96、φ98、φ100、φ108、φ110、φ112、 φ120、φ125、φ126、φ132、φ140、φ150、φ154、φ160、φ168、φ175、φ180、φ192、φ196、  φ200、φ216、φ224、 φ240、φ252、φ256、φ280、φ288、φ320各一套；

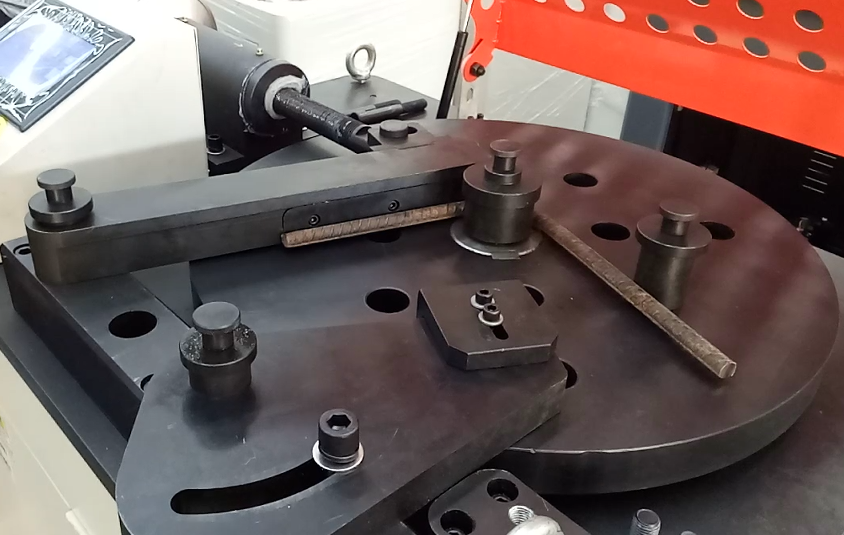

6. 自主研发反弯试验装置：一套

包装、运输：

1、根据JB/T 6147-2007 《试验机包装、包装标志、储运技术要求》的规定进行外观标识、包装。

2、运输：合作十多年的运输公司，保障安全、快速地全国范围配货直达

技术情报和资料的保密

1、本技术方案属于我公司技术资料，用户应对我方提供的技术情报和资料承担保密义 务，不论本方案是否采用，本条款长期有效；

2、我方对用户提供的技术情报和资料亦应承担保密义务。
