详细说明

粗糙度仪测量平台

大理石平台

铸铁平台

XYZ平台

多种规格可选、可定制



  • 商品说明

粗糙度仪可选附件-测量平台

1、TA610测量平台


  • 齿条升降，立柱可以随意转动，用来测量不容易放置的工件，可提高测量精度。

  • 花岗岩平台工作面精度：00级（平面公差值3μm）

  • 花岗岩平台大小尺寸：400mm×250mm×70mm

  • 垂直升降高度：270mm

  • 垂直升降微调量：20mm

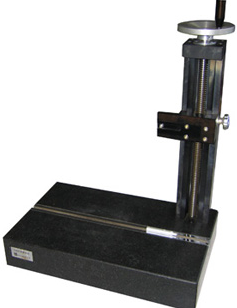

2、TA620测量平台


  • 丝杆升降，平台上设置V型槽，用来测量形状较小的工件，可提高测量精度。

  • 花岗岩平台工作面精度：00级（平面公差值3μm）

  • 花岗岩平台大小尺寸：400mm×250mm×70mm

  • 垂直升降高度：300±1mm

  • 升降回程误差：≤手轮旋转1/6圈

3、TA631微调平台


  • X—Y平面转角。

  • 调整范围：X向 ±12.5mm  Y向：±12.5mm

  • 旋转角度：粗调 360  微调±5

4、TA650测量平台


  • 垂直方向上的升降高度：300±1mm （微调由仪器上的可调支架完成）

  • 垂直方向上的旋转角度：±45°

  • 回程误差：不大于手轮的1／6圈

  • 平台的平面度：00级

  • 平台尺寸：600 X 420 X 80 mm

  • 总高度：695 mm

  • X—Y平面转角，俯仰角。

  • 调整范围：X向 ±12.5mm  Y向：±12.5mm

  • 旋转角度：粗调 360 微调±5 俯仰角度 0～5
