Steel and cast steel
钢和铸钢

HRC

17.9～68.5

19.3～67.9

20.0～69.5

22.4～70.7

20.6～68.2

HRB

59.6～99.6

47.7～99.9

37.0～99.9

HRA

59.1～85.8

61.7～88.0

HB

127～651

80～638

80～683

90～646

83～663

81～646

HV

83～976

80～937

80～996

84～1042

80～950

HS

32.2～99.5

33.3～99.3

31.8～102.1

35.8～102.6

30.6～96.8

Steel锻钢

HS

32.2～99.5

CWT、ST
合金工具钢

HRC

20.4～67.1

19.8～68.2

20.7～68.2

22.6～70.2

HV

80～898

80～935

100～941

82～1009

Stainless steel
不锈钢

HRB

46.5～101.7

HB

85～655

HV

85～802

GC. IRON
灰铸铁

HRC

HB

93～334

92～326

HV

NC、IRON
球墨铸铁

HRC

HB

131～387

127～364

HV

C．ALUM
铸铝合金

HB

19～164

23～210

32～168

HRB

23.8～84.6

22.7～85.0

23.8～85.5

BRASS
铜锌合金

HB

40～173

HRB

13.5～95.3

BRONZE铜锡(铝)合金

HB

60～290

COPPER纯铜

HB

45～315

1

D

760±30HLD
530±40HLD

±6 HLD
±10 HLD

6 HLD
10 HLD

2

DC

760±30HLDC
530±40HLDC

±6 HLDC
±10 HLDC

6 HLD
10 HLD

3

DL

878±30HLDL
736±40HLDL

±12 HLDL

12 HLDL

4

D+15

766±30HLD+15
544±40HLD+15

±12 HLD+15

12 HLD+15

5

G

590±40HLG
 500±40HLG

±12 HLG

12 HLG

6

E

725±30HLE
508±40HLE

±12 HLE

12 HLE

7

C

822±30HLC
590±40HLC

±12 HLC

12 HLC

冲击能量 冲击体质量

11mJ 5.5g/7.2g

11mJ 7.8g

2.7mJ 3.0g

90mJ 20.0g

11mJ 5.5g

球头硬度: 球头直径: 球头材料:

1600HV 3mm 碳化钨

1600HV 3mm 碳化钨

1600HV 3mm 碳化钨

1600HV 5mm 碳化钨

5000HV 3mm 金刚石

冲击装置直径: 冲击装置长度: 冲击装置重量:

20mm 86(147)/ 75mm 50g

20mm 162mm 80g

20mm 141mm 75g

30mm 254mm 250g

20mm 155mm 80g

试件最大硬度

940HV

940HV

1000HV

650HB

1200HV

试件表面平均粗糙度Ra:

1.6μm

1.6μm

0.4μm

6.3μm

1.6μm

试件最小重量: 可直接测量 需稳定支撑 需密实耦合

>5kg 2～5kg 0.05～2kg

>5kg 2～5kg 0.05～2kg

>1.5kg 0.5～1.5kg 0.02～0.5kg

>15kg 5～15kg 0.5～5kg

>5kg 2～5kg 0.05～2kg

试件最小厚度 密实耦合 硬化层最小深度

5mm ≥0.8mm

5mm ≥0.8mm

1mm ≥0.2mm

10mm ≥1.2mm

5mm ≥0.8mm

球头压痕尺寸

硬度300HV时

压痕直径 压痕深度

0.54mm 24μm

0.54mm 24μm

0.38mm 12μm

1.03mm 53μm

0.54mm 24μm

硬度600HV时

压痕直径 压痕深度

0.54mm 17μm

0.54mm 17μm

0.32mm 8μm

0.90mm 41μm

0.54mm 17μm

硬度800HV时

压痕直径 压痕深度

0.35mm 10μm

0.35mm 10μm

0.35mm 7μm

-- --

0.35mm 10μm

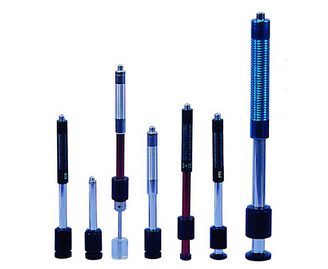

冲击装置适用范围

DC型测量孔或园柱筒内;DL型测量细长窄槽或孔

D+15型测量沟槽或凹入的表面

C型测量小轻薄部件及表面硬化层。

G型测量大厚重及表面较粗糙的铸锻件

E型测量硬度极高材料
