WEW-1000D微机屏显液压万能试验机

图片仅供参考，以实物为准

一、型号及名称

WEW-1000D微机屏显液压万能试验机

二、设备用途

本机采用油缸下置式主机，主要用于金属、非金属的拉伸、压缩、弯曲和剪切试验。试验操作和数据处理符合国标GB/T 228-2010《金属材料 室温拉伸试验方法》的要求，如果改变结构形式及更换相关零件，可同时满足ASTM，ISO等国际相关标准的要求。本机适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。

三、技术参数

1、最大试验力：1000kN

2、精度等级：1级

3、立柱数：4柱

4、试验力测量范围：4%～100%FS（满量程）

5、试验力示值误差：示值的±1%以内

6、试验力分辨率：0.01kN

7、变形测量范围：引伸计量程的4%～100%

8、变形示值误差：示值的±1%以内

9、变形分辨率：0.001mm

10、位移示值误差：示值的±1%以内

11、位移分辨率：0.01mm

12、夹紧方式：液压夹紧

13、活塞行程：200mm

14、活塞最大移动速度：50mm/min

15、两侧立柱间距：560mm

16、最大拉伸试验空间：600mm

17、圆试样夹持直径：φ13-φ60mm

18、扁试样夹持厚度：0-40mm

19、扁试样最大夹持宽度：125mm

20、最大压缩试验空间：500mm

21、压盘尺寸：Φ208mm

22、弯曲试验支滚间距：300mm

23、弯曲试验支滚宽度：140mm

24、弯曲试验支滚直径：φ40mm

25、主机外形尺寸（长×宽×高）：（940×720×2330）mm

26、主机重量：约2800Kg

27、电源：380V，50Hz，2.5kW

四、性能特点

（一）机械工艺结构：

本机主机部分采用油缸下置式，链条传动和液压夹紧，拉伸空间位于主机的上方，压缩、弯曲、剪切试验空间位于主机中横梁和工作台之间；油源部分采用琴台式液压油源。

1、工作台和横梁采用铸钢材料，立柱和丝杠使用40Cr调质处理，刚性好；

2、油缸采用特殊工艺，珩磨加工，间隙密封，密封性极强，使用寿命长；

3、采用高压油泵，噪音低，运行平稳；

4、油源所用胶管均为内含钢丝网线的胶管，安全密封不漏油；

5、油源使用钢板成型，表面喷塑处理，大理石台面可放置电脑和打印机，干净整洁，节省空间。

（二）控制及测量系统：

本机控制及测量系统吸收了目前试验机控制的各类先进经验，采用全数字液压开环控制及测量系统，具有多层保护功能，可实现对试验机的过载、过流、过压、欠压、过速、限位等多种安全保护。

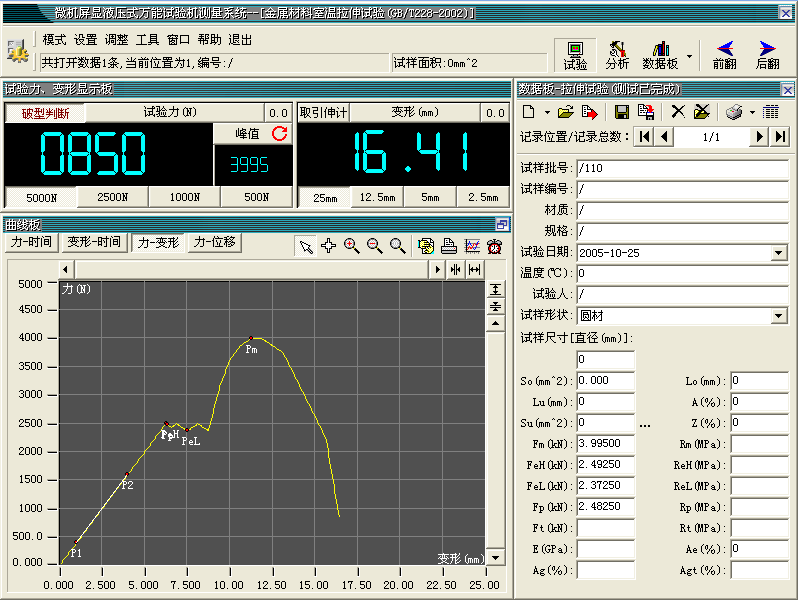

  本系统配有专用测控软件，对试验数据进行统计与处理，可自动求取上、下屈服点、抗拉强度、断裂强度、弹性模量、各点延伸率、σ0.2等数据。试验过程中电脑实时显示力、位移、应变等参数，以及试验曲线的动态显示，并可根据不同需要在力-时间、力-位移、位移-时间等多种曲线模式进行切换，亦可输出各种试验曲线及报告：

1、分级管理用户权限，用户登陆后，根据其权限开放相应的操作功能模块；

2、采用最先进的多线程技术采集数据，速率快，稳定性强，并能自动对传感器数据进行各种抗扰处理，避免了偶然采集失败带来的控制失效等缺陷；

3、具有功能强大的报表编辑功能，用户可以按照自己的要求编制试验报告，输出各种需要的结果，数据亦可用Word等格式保存，便于编辑；

4、采用数据库管理方式，自动保存所有试验数据和曲线，并设有曲线放大、比较和遍阅功能，为实验室联网提供了一个优质的基础。

五、设备配置

1、主机：           1000kN油缸下置式              一台

2、液压油源：       琴台式                       一台

3、高压油泵：                                   一个

4、油压传感器：     1000kN                        一只

5、手控盒：                                 一个

6、引伸计：         北钢院，标距50mm，变形量10mm      一支

7、专用数据采集卡：                               一个

8、专用测控软件：                                 一套

9、商用品牌电脑：   联想，全国联保                    一台

10、品牌打印机：    惠普彩色喷墨A4                   一台

11、附具：                                     一套

(1)拉伸夹具：      圆钳口Φ13-Φ26、Φ26-Φ40 平钳口0-20、20-40        各一付

 (2)压缩夹具：      Φ208mm                      一套

(3)弯曲夹具：      压头直径Φ40mm                 一套

12、地脚螺栓：                                  四个

售后服务承诺

■ 保修范围

设备由北京时代四合科技有限公司保修一年，终身服务。

■ 维护服务

1、咨询服务 供方随时电话或书面解答产品使用的疑问。

故障保修期内，供方4-8小时能为用户作出故障排除方案并通知用户，需派人员到现场的48-96小时到达。

2、保修期内人为或自然灾害引起的故障或损坏，仅收取维修成本费。

■ 以下情况不属于保修范围

1、因不正常操作及人为或自然灾害引起的故障或损坏。

2、未经我方同意自行拆卸该机任何部分（如微机、主机、线路等）造成的损坏。

3、未经我方同意任意安装有病毒软件、任意删除电脑文件或自解注册号使用不能正常工作造成试验机不能工作。

■ 更新服务

用户向公司购买的其他附件只收取材料费和加工费，不索取管理费。

终生免费提供设备操作软件的升级服务。

合同的执行

  签订合同后，双方严格按合同执行，并按时按质交货，需方需按合同付款以确保我公司资金正常运转，要确保合同顺利完成，对此希望需方理解并支持。未按合同付款者，不享受售后服务各条款。

■ 我们的承诺

1、优良的性价比

核心软硬件技术吸取国际先进技术，并年年升级，顺应国际潮流紧跟市场需要、成熟的机加和精加工配套生产线，可按用户要求完成定型或非标设计，交货迅速。关键部件坚持进口配置，确保可靠的性能质量。

2、完善的售后服务

专门的售后服务队伍，维护工程师常驻各地办事处及维护点，保证迅捷周到的售后服务。本着让一分利争一分信誉的经营宗旨，遵照“无利服务”的售后原则。

3、定期巡视用户，保养维护试验机。

 我们精湛的技术、优良的品质、低廉的价格、完善的服务和贵公司给予我们的关注和支持，必将有愉快和长期的友好合作。
